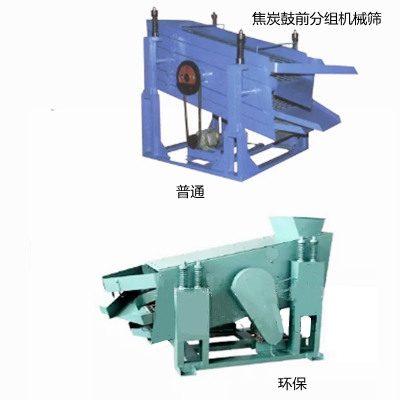

JXS-5焦炭鼓前分组组成机械筛
该机有机架、动力部分、减速部分、减震部分、筛分部分等组成。机架由多种型钢焊接而成，主要起到支撑各部件的作用。当接通电源后，电机旋转并通过三角皮带带动具有偏重机构的飞轮转动，由于偏重机构的作用，筛体以设计的振幅和激振力工作，物料在震动中完成分组筛分过程。根据工作的需要，该机可以连续不断地工作。
为了使机器稳定，提高激振力，同时减少因激振力给机器带来的破坏，控制噪音，机器设计有减震机构。
筛分部分设计为四层五级筛板，筛板全部为方孔，上层为80x80毫米、二层为60x60毫米、第三层为40x40毫米、第四层为25x25毫米。筛体为钢板焊接而成。
主要技术规格：
筛板规格(mm)：80x80 60x60 40x40 25x25
层 数： 4层
筛体倾角：11.5°
激振幅度：6～8mm
电机功率：0.75kw
机器重量：600kg
外形尺寸（mm）：2300x1340x1310
